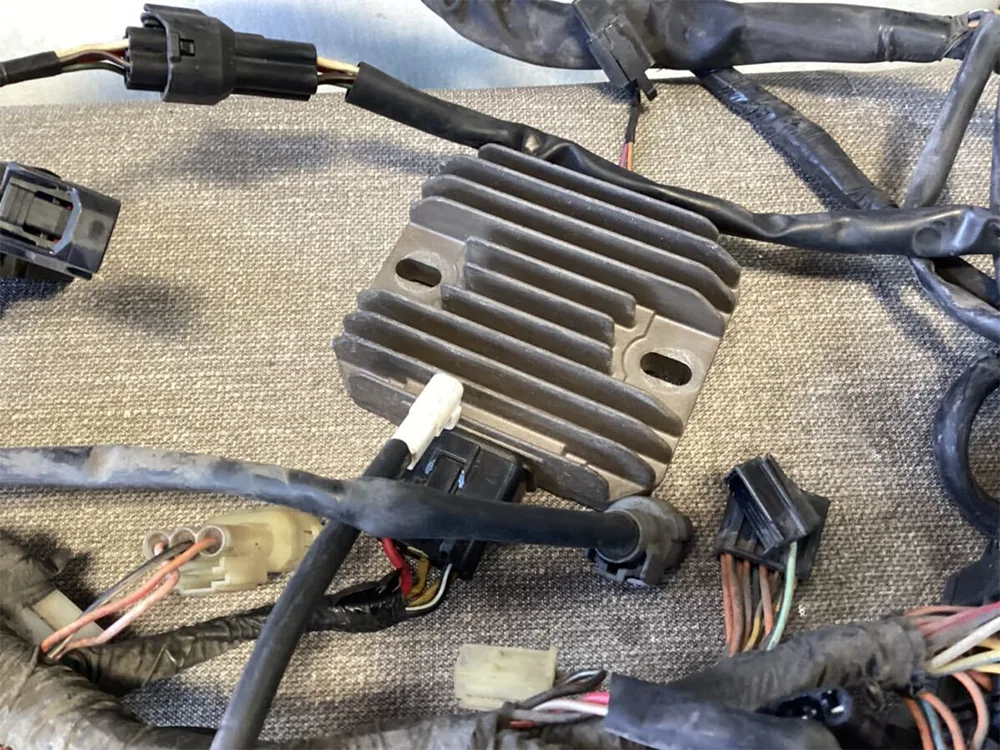

GY6-125 ဆိုင်ကယ် Rectifier

GY6-125 Motorcycle Rectifier သည် သံလိုက်မော်တာနှင့် ဘက်ထရီတို့နှင့်အတူ ပါဝါထောက်ပံ့ရေးတြိဂံစနစ်ကို ပုံဖော်ပေးသည့် အင်ဂျင်ပါဝါထောက်ပံ့မှုစနစ်၏ "ပါဝါဗဟို" ဖြစ်သည်၊ ၎င်း၏ အဓိက လုပ်ဆောင်ချက်များကို အဓိက အပိုင်းနှစ်ပိုင်းဖြင့် ထင်ဟပ်ဖော်ပြသည်-

ပြုပြင် ပြောင်းလဲခြင်း-

သံလိုက်မော်တာ၏လည်ပတ်မှုမှထုတ်ပေးသောလျှပ်စစ်လျှပ်စီးကြောင်း (AC) သည် စက်ပေါ်ရှိစက်ပစ္စည်းများသို့ တိုက်ရိုက်ပါဝါမထောက်ပံ့နိုင်သောကြောင့် လက်ရှိဦးတည်ချက်တွင် အချိန်အလိုက်ပြောင်းလဲမှုများနှင့် ဗို့အားအတက်အကျများရှိသည်။ GY6-125 Motorcycle Rectifier တွင် sine wave AC ကို unidirectional pulsating DC အဖြစ်သို့ ဖြတ်တောက်ပေးသော ပေါင်းစည်းထားသော တံတား rectifier circuit တစ်ခုပါရှိသည်။ ဤလုပ်ငန်းစဉ်သည် လက်ရှိအတွက် "တစ်လမ်းသွား အဆို့ရှင်" ကို တပ်ဆင်ခြင်းနှင့် တူပြီး လက်ရှိသည် အမြဲတမ်း တူညီသော ဦးတည်ရာသို့ စီးဆင်းကြောင်း သေချာစေပါသည်။ ဥပမာအနေဖြင့် 50Hz AC ပါဝါကို ပြုပြင်ပြီးနောက်၊ ၎င်းသည် ကားအော်ဒီယိုနှင့် တူရိယာအကန့်များကဲ့သို့သော DC စက်ပစ္စည်းများအတွက် လိုက်လျောညီထွေရှိသော ပါဝါကို ပေးစွမ်းပြီး တစ်စက္ကန့်လျှင် 100 pulsations ဖြင့် DC ပါဝါကို ဖန်တီးပေးပါသည်။

ဗို့အားတည်ငြိမ်မှုကာကွယ်မှု

မတူညီသောလည်ပတ်မှုအခြေအနေအောက်တွင်၊ ဆိုင်ကယ်၏သံလိုက်မော်တာ၏အထွက်ဗို့အားသည် ပြင်းထန်သောအတက်အကျများကိုပြသသည်။ ရပ်နားနေစဉ်အတွင်း ဗို့အားသည် 12.5V အထိ ကျဆင်းသွားနိုင်ပြီး ဘက်ထရီ၏ float charging လိုအပ်ချက်များကို ပြည့်မီရန် ခက်ခဲစေသည်။ အရှိန်ပြင်းပြင်း မောင်းနှင်သောအခါတွင် အမြင့်ဆုံးဗို့အားသည် 12V ဘက်ထရီ၏ ဘေးကင်းသော အကွာအဝေးထက် 100V ကျော်အထိ ရောက်ရှိနိုင်သည်။ GY6-125 ဆိုင်ကယ် Rectifier သည် PWM (Pulse Width Modulation) နည်းပညာဖြင့် အထွက်ဗို့အားကို အင်တိုက်အားတိုက် ချိန်ညှိပေးသည်။ ဗို့အားသည် 14.8V သတ်မှတ်ချက်ထက်ကျော်လွန်သောအခါ၊ ပိုလျှံနေသောပါဝါကို ထုတ်လွှတ်ရန် shunt circuit ကို ချက်ချင်းဖွင့်ပါ။ ဗို့အား 13.5V အောက်တွင်ရှိနေသောအခါ အားသွင်းမှုစွမ်းဆောင်ရည်ကို မြှင့်တင်ပေးပါသည်။ ဤယန္တရားသည် ခဲအက်ဆစ်ဘက်ထရီပြားများ၏ တက်ကြွသောပစ္စည်းကို ထိရောက်စွာကာကွယ်ပေးရုံသာမက အားပိုကြီးခြင်းနှင့် ပုံ့နေသောပုံကြောင့် ခဲဆာလ်ဖိတ်ပုံဆောင်ခဲများ ဖြစ်ပေါ်ခြင်းကို တားဆီးပေးရုံသာမက မီးတိုင်၏ တည်ငြိမ်သောအရောင်အပူချိန်နှင့် ignition coil ၏ စဉ်ဆက်မပြတ် ignition စွမ်းအင်ကိုလည်း အာမခံပါသည်။ လက်တွေ့အသုံးချမှုများတွင်၊ ဤဗို့အားတည်ငြိမ်ခြင်းလုပ်ဆောင်ချက်သည် မီးသီးများ၏ ဝန်ဆောင်မှုသက်တမ်းကို သုံးဆထက်ပို၍ သက်တမ်းတိုးစေပြီး မီးပွားပလပ်မီးလောင်ကျွမ်းမှု၏ အောင်မြင်မှုနှုန်းကို 99.8% အထိ တိုးမြှင့်နိုင်သည်။

ဤအစိတ်အပိုင်းသည် ဘက်ထရီသက်တမ်း (YTX9-BS ဘက်ထရီ၏ အားသွင်းခြင်းနှင့် အားသွင်းခြင်း အကာအကွယ်ကဲ့သို့) နှင့် အလင်းရောင်နှင့် စက်နှိုးခြင်းစနစ်၏ တည်ငြိမ်မှုကို တိုက်ရိုက်သက်ရောက်ပြီး အသေးစားရွှေ့ပြောင်းစကူတာများ၏ အဓိကလျှပ်စစ်အစိတ်အပိုင်းတစ်ခုဖြစ်သည်။ ၎င်း၏စွမ်းဆောင်ရည်သည် ယာဉ်၏လျှပ်စစ်စနစ်၏ကြာရှည်ခံမှုကို တိုက်ရိုက်အကျိုးသက်ရောက်သည် - အရည်အသွေးမြင့် rectifiers များသည် ဘက်ထရီစက်ဝန်းအရေအတွက်ကို 40% တိုးစေပြီး ပုံမှန်မဟုတ်သောဗို့အားကြောင့်ဖြစ်သော အီလက်ထရွန်းနစ်ချို့ယွင်းမှုဖြစ်ပွားမှုကို 65% ထက် လျှော့ချနိုင်သည်။

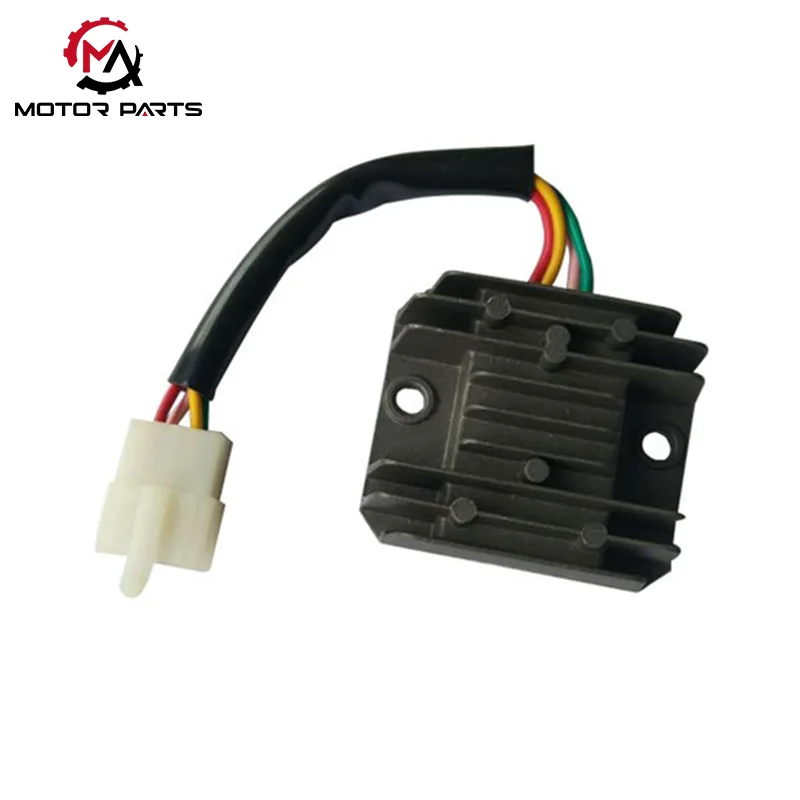

GY6 125 rectifier 4 ကြိုးတစ်ဆင့်အဆင့် အမျိုးအစား (အခြေခံမော်ဒယ်)

ဖွဲ့စည်းတည်ဆောက်ပုံအင်္ဂါရပ်များ- 4-ဝါယာကြိုး 4-pin ဒီဇိုင်းကို လက်ခံခြင်းဖြင့် ၎င်းတွင် AC အဝင်လိုင်း 2 ခု (အဝါရောင်/ပန်းရောင် သို့မဟုတ် အဖြူ/အဝါ)၊ DC အထွက်လိုင်း (အနီရောင်) နှင့် မြေစိုက်ဝိုင်ယာ 1 ခု (အစိမ်းရောင်)၊ အပူစုပ်ခွက်ဖြင့် သွန်းထားသော အလူမီနီယံသေတ္တာတွင် အလုံပိတ်ထားပြီး အစိုဓာတ်ကာကွယ်ရန် epoxy resin ဖြင့် အလုံပိတ်ထားသည်။

ဗို့အားတည်ငြိမ်ခြင်းနိယာမ- တိုတောင်းသောပတ်လမ်းဖြတ်တောက်ခြင်း ဗို့အားတည်ငြိမ်ခြင်းနည်းပညာကို လက်ခံကျင့်သုံးသည်။ ဗို့အားသည် စံနှုန်းထက်ကျော်လွန်သောအခါ၊ ဗို့အားကို တိုတောင်းသော ဆားကစ်ယိုစိမ့်မှုဖြင့် ထိန်းချုပ်သည်။ ဖွဲ့စည်းတည်ဆောက်ပုံသည်ရိုးရှင်းသည်၊ ကုန်ကျစရိတ်နည်းပါးသည်၊ ၎င်းသည်အခြေခံ GY6 125 မော်ဒယ် (သာမန်စကူတာများကဲ့သို့) အတွက်သင့်လျော်သည်။

Core ကန့်သတ်ချက်များ- AC အဝင်ဗို့အား 20-60V၊ အားသွင်းအထွက် လက်ရှိ 0-4A၊ လည်ပတ်မှုအပူချိန် အကွာအဝေး -20°C မှ 60°C။

နေ့စဉ်ထိန်းသိမ်းမှုတားမြစ်ချက်များ

ဘက်ထရီမပါဘဲ rectifier များကိုအသုံးပြုရန်တားမြစ်ထားသည်၊ သို့မဟုတ်ပါကမြင့်မားသောဗို့အားလျှပ်စစ်ပစ္စည်းကိရိယာများပြိုကွဲလိမ့်မည်။

တာရှည်အသုံးမပြုစေရန် (အားသွင်းအားအလွန်အကျွံဖြစ်စေနိုင်သည်) ကိုရှောင်ရှားရန် အပူစုပ်ခွက်ရှိဖုန်မှုန့်များကို ပုံမှန်ဆေးကြောပါ။

LED ရှေ့မီးများနှင့် အခြားပစ္စည်းများကို ပြန်လည်ပြုပြင်သည့်အခါ၊ ပိုကြီးသော output current (≥ 6A) ရှိသော rectifier ကို overload ပျက်စီးခြင်းမှ ကာကွယ်ရန် ရွေးချယ်သင့်သည်။

ထုတ်ကုန် ကန့်သတ်ချက်-

Max Trading မှထုတ်လုပ်သော rectifier များ၏အားသာချက်များကားအဘယ်နည်း။

ဗို့အားတည်ငြိမ်မှု- ကွင်းပိတ်တုံ့ပြန်မှုထိန်းချုပ်မှုနည်းပညာကို အသုံးပြု၍ အထွက်ဗို့အား 13.8V ~ 14.4V အတွင်း တိကျစွာသော့ခတ်ထားပြီး ဘက်ထရီအားပိုလျှံခြင်းနှင့် ဖောင်းကားခြင်းများကို ရှောင်ကြဉ်ကာ ± 0.2V သာ အမှန်တကယ်အတက်အကျရှိခြင်း၊

တည်ငြိမ်သောလျှပ်စီးကြောင်း- လျှပ်စီးကြောင်းအား အကာအကွယ်ပတ်လမ်းဖြင့် တည်ဆောက်ထားပြီး၊ ရှေ့မီးနှင့် GPS နှစ်ခုလုံးကို တပြိုင်နက်ဖွင့်ထားသည့် ဝန်အားမြင့်မားသည့်အခြေအနေများအတွက် သင့်လျော်သည်။ 18A ၏ အဆင့်သတ်မှတ်ထားသော လက်ရှိသည် ပြုပြင်မွမ်းမံမှုလိုအပ်ချက်အများစုကို ဖြည့်ဆည်းပေးနိုင်သည်။

တည်ငြိမ်သောအပူကိုစွန့်ထုတ်ခြင်း- အလူမီနီယံအလွိုင်းဆူးဒီဇိုင်းသည် အပူပျံ့ခြင်းထိရောက်မှုကို 60% ဖြင့်တိုးတက်စေပြီး အခွံသည် 45 ℃ပတ်ဝန်းကျင်တွင် 3 နာရီကြာဆက်တိုက်လည်ပတ်ပြီးနောက် 48 ℃သာရောက်ရှိကာ ဘေးကင်းမှုအတိုင်းအတာ၏ 70 ℃အောက်တွင်ရှိသည်။

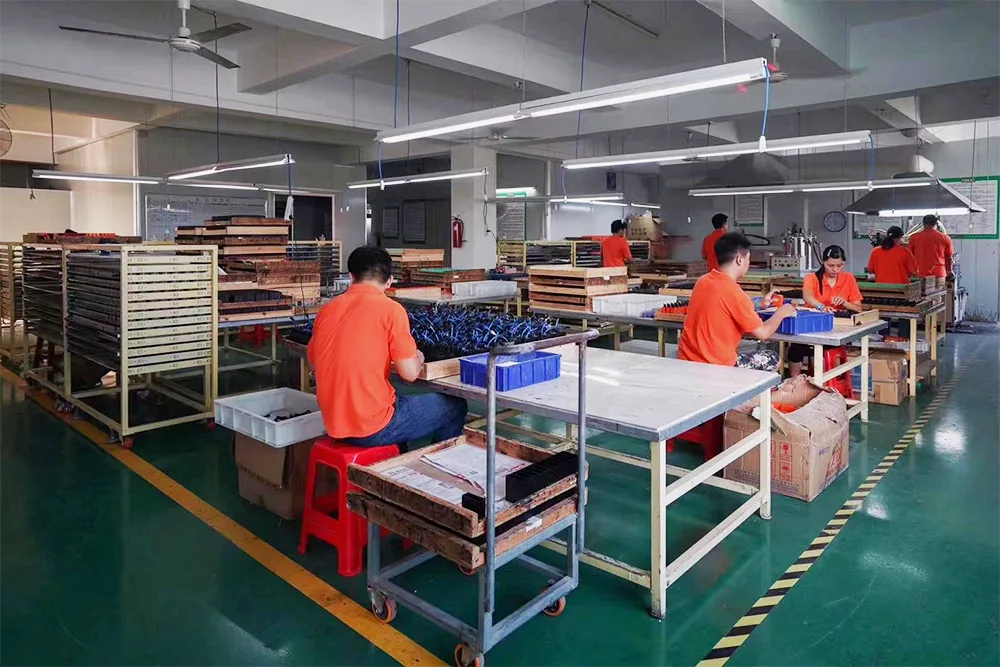

ငါတို့စက်ရုံ
